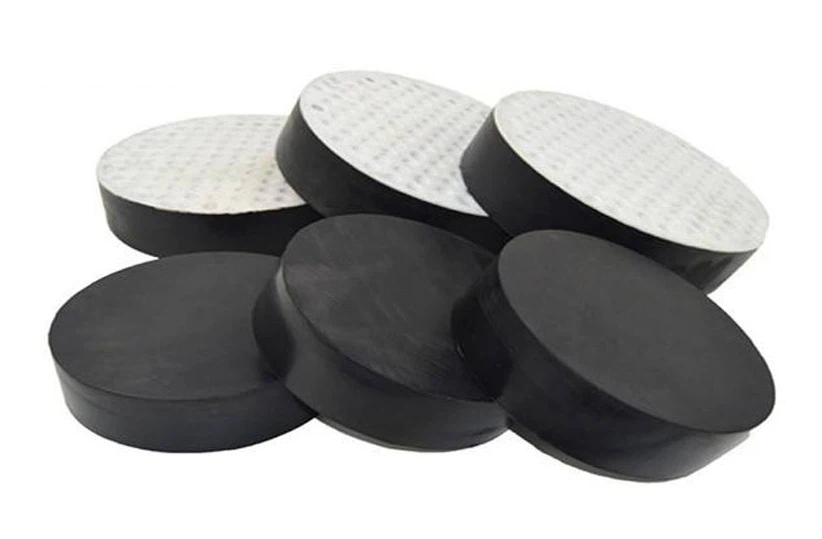

بلبرینگ لاستیکی

بلبرینگ لاستیکی لمینت با استفاده از وتراکان دادن و پیوند دادن چندین لایه از ورق های لاستیکی با صفحات فولادی نازک تشکیل می شود. این سفتی عمودی کافی برای انتقال قابل اعتماد نیروی واکنش روباه به اسکله ها و ابوترها دارد. همچنین دارای خاصیت ارتجاعی خوبی برای سازگاری با چرخش انتهای پرتو است و از ظرفیت تغییر شکل برشی نسبتاً بزرگ برای برآورده کردن جابجایی افقی روبنا برخوردار است.

لایه ای از ورق پلی تترا فلورو اتیلن (PTFE) با ضخامت 2 میلی متر تا 3 میلی متر به سطح بلبرینگ لاستیکی لمینت شده فوق رعایت می شود و سپس یاتاقان لاستیکی لمینت با PTFE تولید می شود. علاوه بر داشتن سفتی عمودی و تغییر شکل الاستیک ، قادر به تحمل بارهای عمودی و سازگاری با چرخش انتهای پرتو ، به دلیل ضریب اصطکاک کم صفحه PTFE ، انتهای پرتو می تواند آزادانه روی سطح صفحه PTFE بکشد و جابجایی افقی محدود نمی شود. این خصوصاً برای استفاده از پل هایی با بارهای متوسط ​​و کوچک و مقدار جابجایی زیاد مناسب است.

لایه ای از ورق پلی تترا فلورو اتیلن (PTFE) با ضخامت 2 میلی متر تا 3 میلی متر به سطح بلبرینگ لاستیکی لمینت شده فوق رعایت می شود و سپس یاتاقان لاستیکی لمینت با PTFE تولید می شود. علاوه بر داشتن سفتی عمودی و تغییر شکل الاستیک ، قادر به تحمل بارهای عمودی و سازگاری با چرخش انتهای پرتو ، به دلیل ضریب اصطکاک کم صفحه PTFE ، انتهای پرتو می تواند آزادانه روی سطح صفحه PTFE بکشد و جابجایی افقی محدود نمی شود. این خصوصاً برای استفاده از پل هایی با بارهای متوسط ​​و کوچک و مقدار جابجایی زیاد مناسب است.

1) ، یاتاقان های لاستیکی لمینت معمولی با تکیه بر تغییر شکل برشی خود با انبساط و جابجایی انقباض بدن پرتو سازگار می شوند.
بلبرینگ لاستیکی لمینت به شکل مستطیل شکل GJZ.
بلبرینگ لاستیکی لمینت شده دایره ای Gyz.

2) ، یاتاقان های لاستیکی چند لایه با ورق PTFE/M-PTFE که به Elatomer پیوند داده شده با جابجایی بدنه پرتو با تکیه بر کشویی نسبی بین ورق PTFE و صفحه استیل ضد زنگ و مقدار جابجایی زیاد است.
بلبرینگ لمینتروبی دایره ای Gyzf4 با ورق PTFE/M-PTFE ؛
یاتاقان لاستیک مستطیل GJZF4 با ورق PTFE/M-PTFE.

3) ، از نظر یکنواختی انتقال نیرو ، سری تاج کروی از یاتاقان های لاستیکی چند لایه برای پل ها آشکارا از یاتاقان های لاستیکی لمینت شده پل معمولی برتر هستند. آنها می توانند به طور مؤثر و قابل اطمینان بار روبنا را به اسکله های پل منتقل کنند و پدیده های منفی مانند فشار خارج از مرکز و حفره های تولید شده در هنگام نصب یاتاقان ها را تا حد زیادی بهبود بخشند. آنها با مناسب بودن برای پل هایی با چیدمان های پیچیده مانند پل های شیب دار ، پل های خمیده ، پل های پوستی و پل های خمیده مشخص می شوند.

یاطاقان لاستیکی چند لایه برای پل هایی با دهانه کمتر از 30 متر و جابجایی نسبتاً کوچک مناسب است. اشکال مختلف مسطح برای سازه های مختلف دهانه پل کاربرد دارد. یاطاقان مستطیل برای پل های متعامد استفاده می شود. یاطاقان های دایره ای برای پل های خمیده ، پل های پوستی و پل ها با اسکله های استوانه ای استفاده می شود.

بلبرینگ های لاستیکی لمینیت شده PTFE (Polytrafluoroethylene) مناسب برای پل هایی با مقادیر جابجایی زیادی در ساختارهایی مانند پل های طول بلند ، پل های مداوم چند منظوره ، تخته های پرتوی مداوم و غیره هستند. آنها همچنین می توانند به عنوان کشویی در پرتاب افزایشی از افزایش افزایشی از تیرهای مداوم و تخلیه ها استفاده شوند. کاربردهای یاتاقان های لاستیکی از نوع مستطیل شکل و دایره ای PTFE به ترتیب مشابه با استفاده از یاتاقان های لاستیکی از نوع مستطیل شکل و دایره ای هستند.

آنها با توجه به دمای قابل استفاده در انواع لاستیکی مختلف به شرح زیر طبقه بندی می شوند:
1. لاستیک نئوپرن:
دمای قابل اجرا از درجه +60 تا درجه {1}}} متغیر است.

2. لاستیک طبیعی:
دمای قابل اجرا از درجه +60 تا درجه {1}}} متغیر است.

3. اتیلن پروپیلن دیین مونومر (EPDM) لاستیک: دمای قابل اجرا از درجه {1}} تا درجه -45 است.

هنگام انتخاب یاتاقان های لاستیکی پشته شده ، حداکثر ظرفیت بلبرینگ یاتاقان باید با نیروی واکنش در اسکله های پل مطابقت داشته باشد و محدوده انحراف مجاز باید ترجیحاً 10 ٪ باشد.
برای پل های خمیده ، شیب دار ، پوستی و گسترده ، یاتاقان های لاستیکی از نوع دایره ای ترجیحا انتخاب می شوند. در مهندسی پل بزرگراه ، یاتاقان های تاج کروی یا یاتاقان های شیب دار برای استفاده توصیه نمی شود.
هنگامی که شیب طولی پل از 1 ٪ بیشتر نیست ، یاتاقان های لاستیکی از نوع صفحه می توانند مستقیماً روی اسکله ها نصب شوند ، اما باید ضخامت مورد نیاز به دلیل تأثیر شیب طولی در نظر گرفته شود. هنگامی که شیب طولی از 1 ٪ بیشتر باشد ، صفحات فولادی تعبیه شده ، لنت های بتونی یا اقدامات دیگر باید برای سطح پایین پرتو اتخاذ شوند تا اطمینان حاصل شود که یاتاقان ها به صورت افقی نصب شده اند. یاتاقان های لاستیکی از نوع صفحه باید مطابق با مقررات مربوط به JT/T {4}} بررسی و محاسبه شوند و فقط پس از بررسی و محاسبه قابل استفاده از الزامات مشخص شده قابل استفاده هستند.
یاتاقان های لاستیکی PTFE SKID باید به صورت افقی نصب شوند. صفحه Skid PTFE از یاتاقان نباید در پایین یاتاقان تنظیم شود و صفحه استیل ضد زنگ در تماس با صفحه PTFE SKID روی سنگهای کوسن اسکله و آبشارهای پل تنظیم نمی شود.

نکته: استاندارد فوق الذکر استاندارد چین است.
